点击图片查看原图作为平板显示领域用途广泛的关键原材料之 ，高铝盖板玻璃具有高强度、耐划伤、抗冲击等特点，现在广泛运用到电子信息产品中，也是汽车、高铁、航空等产业领域的关键性基础材料。
但由于高铝硅玻璃基板处于产业链的高端，技术壁垒高、投资规模大、研发周期长，国内企业起步较晚，市场 直被美日企业长期垄断。
不过近年来，随着《“十三五”国家战性新兴产业发展规划》的发布，以及国家对于新型功能材料的特种玻璃的大力支持，以彩虹、东旭光电、南玻、洛玻为主的几家国产电子玻璃企业迅速成长，通过不断学习康宁等国际巨头高铝玻璃分子结构设计经验，对高铝玻璃特性进行持续技术改进和工艺创新，国产高铝盖板玻璃正逐渐被国内甚至是国际手机厂商所认可，并广泛的应用到智能手机当中。
田野仪器—非标锂铝硅应力仪_定制二强高铝玻璃应力仪—掌握核心技术
田野仪器联合武汉理工大学 北京工业大学研发锂铝硅玻璃应力检测仪器取得重大突破 该软件兼容测试钠离子（Na+）钾离子（K+）CS DOL CS30 DOL_0
锂铝硅玻璃在骨干网络上与高铝硅相似，但在组成上同时引入Na、Li两种碱金属离子，可分步或同时进行K—Na、Na—Li二元离子交换，形成复合压应力层。
由于Li+半径更小，更容易在网络结构中迁移和交换，目前锂铝硅玻璃化学离子交换的强化方法 般分两步进行：（1） 步在以KNO3为质量分数60%以上的混合熔盐中进行离子交换，以Na—Li交换为主，获得具有 深的 大压应力层，DOL＞120um；（2） 二步，在以KNO3质量分数为90%以上的混合盐浴中进行离子交换，以K—Na交换为主，获得较高的表面压应力。两步完成后，玻璃表面就形成了较厚的复合压应力层。锂铝硅玻璃交换过程如下图所示：

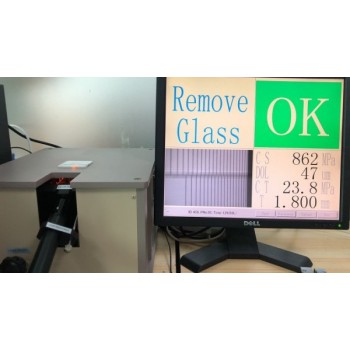

对于这类通过二元离子交换来实现强化的玻璃产品而言，传统的应力检测方法（光学干涉法）只能探测有限的DOL深度，不适用锂铝硅双强高DOL强化玻璃的应力检测；针对这种DOL≥100μm的强化玻璃产品，田野公司采用FSM-6000LEUV Premium+数据库的形式来测量，针对不同的工艺及厚度，制作相对应的应力分布数据库，后续产线的应力测试数据直接通过选择工艺类别，直接从数据库调出计算值。
1. 钾离子应力值（CS）测量范围：0-1000Mpa /测量精度：±20Mpa
2. 钾离子应力层深度(DOL)测量范围：5-50μm /测量精度：±2μm
3. 钠离子应力值（CS30）测量范围：0-1000Mpa /测量精度：±20Mpa
4. 钠离子应力层深度(DOL_0)测量范围：5-600μm /测量精度：±5μm
5. 光源：专用LED，波长365±2nm
6. 测量对象：化学强化玻璃、物理强化玻璃 锂铝硅二强玻璃
7. 测量形状：平板玻璃10mm×10mm或以上
8. 棱镜：S-LAL-10 ND=1.756
9. PC：专用（Windows 10、测量软件已安装）
10. 电源：AC220V±5V 5A
11. 尺寸：300×600×200mm
12. 重量：约16kg
1. 应力测试仪主机1台
2. 电脑1台（包含主机、显示器、鼠标、键盘）
3. 测试软件2 套（含加密锁 2个）
4. 校准片1块
5. 三棱镜1 个
6. 显影液 2支
1. 请操作机器时要轻拿轻放被测样品，以免对棱镜部分造成损伤。
2. 当检测图像显示不清晰时，请自行用棉签棒沾工业酒精轻轻擦拭棱镜表面和斜面。
3. 杜 连通互联网和局域网以及含有病毒的USB接口的软盘或硬盘。
4. 请在室内使用该机器，避免强光照射，室内空气不可太潮湿，且酸碱度要适中。
5. 请远离其他化学品。
6. 请务必保存好配套的密码狗，如有丢失责任自负。
7. 请正确操作本机器配套的电脑配置，切勿随意强制关机，以免造成电脑毁坏。
